在工业现场中，目前CAN总线是一种比较流行的现场总线。在工业现场有点对点，总线型，星型等各种现场拓扑方式。
本文着重介绍CAN总线星型光纤连接的一些方法介绍以及注意事项。
一般来说光纤传输有衰减小，抗干扰能力强，防雷击方面比电缆有很大的优势，这就是光HUB产生的主要原因。
由于国内做多路的厂家不多，本文以淮安中电光电的CAN 总线星型光纤设备（CAN光HUB）来做说明，该公司在多路的CAN总线光纤星型连接，特别是8路以上的星型连接有丰富的经验。

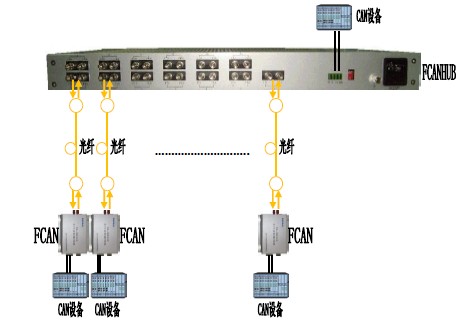

在一个CAN总线设备为主要终端设备的工业现场，在主端设备端，可以放一台CAN光纤HUB,这种设备可由一个CAN总线电接口和若干个光纤接口组成，其中CAN总线电接口与主站的CAN总线信号连接，光接口分别与从站设备的光接口连接（从站需要接CAN的光设备），这样就可以进行CAN总线设备的星型光纤连接。具体示意图如下：
这里面需要注意的事项：
1， 本系统图中，由于是透明传输，所以必须遵循CAN协议距离，并且由于CAN 总线的特殊性，最好在规划时留有余量。
2， 本系统是遵循轮训方式（实际CAN是多主方式，也是可以定制的）。
3， 具体光接口的数量，光接口类型都可以定制。
4， 有的现场需要加终端电阻，该设备可以自带终端电阻。
5， 类似RS232,RS485,LONWORKS,PROFIBUS,TTL等信号也可以按照上述方法进行光星型连接，而且传输距离和CAN总线不一样是由设备的光模块决定。
6， 淮安中电常规的光口数量为8口，16口，32口，也可根据要求自行决定光口数量。
